Elektroinstalace v dodávce má dvě oddělené části: obytnou síť 12 V napájenou z pomocné baterie a síť 230 V z přípojky v kempu nebo z měniče. Síť 12 V si zkušený kutil s návodem výrobců zvládne, síť 230 V patří do rukou elektrikáře, protože chyba na ní může zabít. Obě části musí mít jištění u zdroje, pevně uchycené kabely a hlavní vypínač.
Otázky kolem elektroinstalace v dodávce se točí hlavně kolem přípojky z kempu, jističe a proudového chrániče, průřezů kabelů a toho, co na elektřinu řekne technik na STK. Pro obytnou část karavanů a obytných aut existuje samostatná norma, která u nás platí jako ČSN 33 2000-7-721.
Článek vychází z mezinárodní normy pro elektroinstalace v karavanech a obytných autech, z návodu výrobce obytných aut, z rad platformy PiNCAMP a autoklubu ADAC a z české vyhlášky o technických prohlídkách. Najdete v něm rozdělení sítí, přípojku, jištění, postup připojení v kempu, diagnostiku a to, co smí jen odborník.
V kostce
- Dvě sítě: 12 V z obytné baterie pro světla, lednici a čerpadlo, 230 V z přípojky nebo měniče pro zásuvky.
- Přípojka z kempu: modrá třípólová zásuvka CEE, kabel nejvýš 25 m s průřezem aspoň 2,5 mm², buben vždy celý odvinutý.
- Ochrana 230 V: jistič a proudový chránič, který výrobce obytných aut doporučuje testovat tlačítkem jednou měsíčně.
- Hlavní vypínač: norma pro obytná auta požaduje vypínač odpojující všechny živé vodiče na přístupném místě.
- 12 V jištění: pojistka v kladném vodiči u baterie, průřez podle proudu a délky obou vodičů.
- Kdo a co kontroluje: 230 V zapojuje a reviduje elektrikář, STK hodnotí uchycení kabelů, spoje, izolaci a akumulátor.
Co v článku najdete
- Jak je elektroinstalace rozdělená
- Obytná síť 12 V
- Síť 230 V a přípojka
- Proudový chránič a jistič
- Kabel a zásuvka v kempu
- Jak se připojit v kempu
- Měnič a přípojka dohromady
- Kabely, spoje a umístění
- Co řeší STK a přestavba
- Údržba a pravidelná kontrola
- Když něco nefunguje
- Elektřina a místa ke stání
- Recenze elektrikářů a dílen
- Časté otázky
Jak je elektroinstalace rozdělená
V obytné dodávce jsou tři elektrické světy: palubní síť auta, obytná síť 12 V a síť 230 V, a každý má vlastní pravidla. Palubní síť auta patří výrobci vozu a zasahuje se do ní jen v nutném rozsahu, například při připojení nabíjení obytné baterie. Obytná síť 12 V napájí vybavení vestavby, síť 230 V slouží zásuvkám a nabíječce baterie.
Mezinárodní norma IEC 60364-7-721 pro elektroinstalace v karavanech a obytných autech se týká obvodů obytné části, ne obvodů sloužících jízdě. Právě na ni odkazuje i autoklub ADAC v radách k přestavbám dodávek, v Německu jako DIN VDE 0100-721. V Česku je převzatá jako ČSN 33 2000-7-721.
Obě obytné sítě se propojují jen přes přístroje k tomu určené: nabíječku baterie, měnič, případně kombinovaný přístroj. Kde se sítě stýkají, tam vznikají nejčastější chyby. Jak vestavbu rozvrhnout jako celek, popisuje článek obytná vestavba do dodávky.
| Síť | Zdroj | Typické spotřebiče | Kdo ji smí zapojit |
|---|---|---|---|
| Palubní síť auta 12 V | Startovací baterie a alternátor | Motor, světla vozu, řídicí jednotky | Servis, zásahy jen podle výrobce vozu |
| Obytná síť 12 V | Pomocná baterie, solár, DC-DC nabíječ | Světla, lednice, čerpadlo, větrák, topení, USB | Zkušený kutil podle návodů, lépe s kontrolou odborníka |
| Síť 230 V z přípojky | Sloupek v kempu přes CEE zásuvku | Zásuvky, nabíječka baterie | Elektrikář s odbornou způsobilostí |
| Síť 230 V z měniče | Obytná baterie přes měnič | Notebook, drobné spotřebiče | Elektrikář, zapojení podle návodu měniče |
Obytná síť 12 V
Obytná síť 12 V vychází z pomocné baterie přes hlavní vypínač a pojistkovou skříň, ze které vedou jednotlivé jištěné okruhy ke spotřebičům. Každý okruh má vlastní pojistku a kabel dimenzovaný na jeho proud. Příručka výrobce Victron Wiring Unlimited radí pojistku do kladného vodiče co nejblíž baterii a úbytek napětí pod 2,5 procenta.
Firmu uvádíme jen jako zdroj technické příručky, nejde o pořadí ani doporučení značky. Stejný princip najdete v návodech všech výrobců nabíječů a baterií. Průřez kabelu určuje proud a délka obou vodičů, tedy kladného i záporného, a u dodávky s baterií vzadu se kabely snadno protáhnou přes několik metrů.
Pomocnou baterii dobíjí alternátor přes DC DC nabíječku, na stání solární panel a v kempu nabíječka na 230 V. Typy baterií a výpočet kapacity rozebírá článek druhá baterie do auta.
Síť 230 V a přípojka
Síť 230 V v dodávce se napájí z přípojky v kempu přes vestavěnou zásuvku CEE a za ní musí následovat jistič a proudový chránič. Výrobce obytných aut Hobby v návodu popisuje přesně tuto sestavu: CEE zásuvka v boku vozu, dvoupólový jistič a proudový chránič, který při poruše odpojí celý okruh 230 V.
Norma IEC 60364-7-721 ve vydání z roku 2017 požaduje, aby každá nezávislá instalace měla vlastní hlavní vypínač, který odpojí všechny živé vodiče a je snadno přístupný. Kabely vedené schránkou s plynovými lahvemi musí být podle stejné normy nejméně 500 mm nad dnem lahví, případně chráněné. Plynu se věnuje článek plyn v obytném autě.
Síť 230 V ve vozidle je dimenzovaná na omezený výkon. Hobby například uvádí u svých vozů celkový příkon 2300 W a upozorňuje, že při zapnutí konvice je potřeba odečíst to, co už běží. Kolik zvládne právě váš rozvod, určuje jistič ve voze i jištění sloupku v kempu.
⚠ 230 V není pro laika
Úraz elektrickým proudem na 230 V může být smrtelný a vadně zapojená zásuvka ohrožuje i další lidi v kempu. Odbornou způsobilost k práci na elektrických zařízeních upravuje nařízení vlády 194/2022 Sb. Rozvod 230 V proto nechte zapojit a zkontrolovat elektrikáři a požádejte o písemný záznam o kontrole.
Proudový chránič a jistič
Jistič chrání kabely před přetížením a zkratem, proudový chránič chrání lidi tím, že odpojí okruh, když proud uniká mimo vodiče, třeba přes tělo. Návod výrobce obytných aut Hobby uvádí, že chránič při unikajícím proudu 30 mA vypne za méně než 0,1 sekundy. Zároveň připomíná, že ani chránič nezaručí ochranu před každým úrazem.
Funkci chrániče ověříte testovacím tlačítkem. Podle stejného návodu se má test dělat aspoň jednou měsíčně a po uvedení instalace do provozu: páčka musí po stisku tlačítka spadnout dolů. Pokud nespadne, chránič nechrání a instalaci nepoužívejte, dokud ji nezkontroluje elektrikář.
Když jistič vypne mimo test, návod radí chvíli počkat a znovu ho zapnout. Pokud vydrží, šlo o přetížení, pokud znovu okamžitě vypadne, jde o zkrat nebo zemní spojení. Opakované zapínání nemá smysl a spotřebič, při kterém chránič vypíná, patří k odborníkovi.
Kabel a zásuvka v kempu
V evropských kempech je nejčastější modrá třípólová zásuvka CEE podle normy IEC 60309, a proto se do dodávky montuje stejná přípojka. PiNCAMP, magazín autoklubu ADAC, uvádí pro přívodní kabel délku nejvýš 25 metrů, průřez aspoň 2,5 mm² a pryžový kabel typu H07RN-F pro trvalé použití venku. Stejné údaje, tedy 25 m a 3 × 2,5 mm², uvádí i návod výrobce obytných aut Hobby.
Spojky a vidlice mají mít krytí aspoň IP44, tedy odolnost proti prachu a stříkající vodě. Kabel na bubnu se musí vždy úplně odvinout. Návod Hobby vysvětluje proč: navinutý kabel se při zátěži zahřívá indukcí až k požáru, pokud buben nemá ochranu proti přehřátí.
V zahraničí nemusí zásuvka CEE být všude. PiNCAMP upozorňuje, že ve Švýcarsku se hodí adaptér, ve Velké Británii jsou jiné zásuvky a v kempech na jihu Evropy bývají často jen běžné domácí zásuvky. Co vozit v autě kvůli předpisům jednotlivých zemí, shrnuje článek povinná výbava auta v zahraničí.

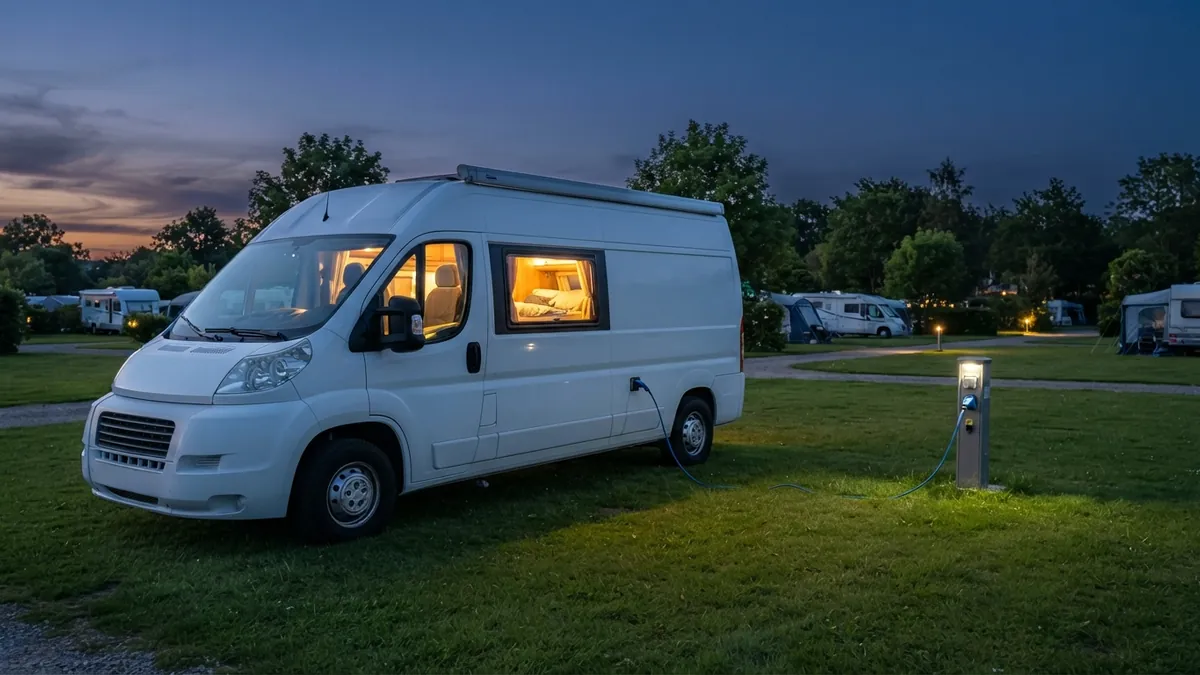

Jak se připojit v kempu
Připojení k přípojce má pevné pořadí, které chrání vás i instalaci: nejdřív vůz, potom sloupek, a při odpojení naopak. Návod výrobce obytných aut a PiNCAMP se v postupu shodují. Než začnete, zkontrolujte kabel, jestli nemá poškozenou izolaci.
- Vypněte motor, návod Hobby to požaduje před připojením 230 V.
- Vypněte jistič 230 V ve voze.
- Kabel úplně odviňte, i když potřebujete jen pár metrů.
- Zapojte spojku do zásuvky vozu a teprve potom vidlici do sloupku v kempu.
- Zapněte jistič ve voze a stiskněte test proudového chrániče.
- Nepřetěžujte přípojku, sečtěte příkon spotřebičů, které poběží současně.
- Při odjezdu postupujte obráceně: jistič vypnout, vidlici ze sloupku, pak spojku z vozu.
Měnič a přípojka dohromady
Když zásuvky 230 V napájíte jednou z přípojky a jindy z měniče, nesmí se oba zdroje nikdy potkat v jednom rozvodu. Návod k měniči výrobce Victron výslovně zakazuje spojit výstup měniče s jiným zdrojem 230 V, tedy s přípojkou nebo generátorem.
Řeší se to přepínačem se vzájemnou blokací nebo kombinovaným měničem s nabíječem, který při připojení přípojky přepne sám. Zapojení nulového a ochranného vodiče u měniče má podle návodu zkontrolovat kvalifikovaný instalatér, jinak nemusí fungovat proudový chránič.
Kdy se měnič vyplatí a jak spočítat, kolik odebírá z baterie, popisuje článek měnič napětí do auta. Ve většině kempů s přípojkou měnič vůbec nepotřebujete.
Kabely, spoje a umístění
Kabely ve vestavbě musí být vedené v chráničkách nebo lištách, upevněné a chráněné na ostrých hranách, protože vibrace z jízdy dokážou prodřít izolaci. Spoje patří do svorkovnic a krabic, ne do smotku izolační pásky za obložením. Autoklub ADAC připomíná, že celá vestavba musí být pevně spojená s vozidlem.
Prostor kolem pojistek, nabíječů a měniče nepoužívejte jako úložný, to zdůrazňuje i návod výrobce obytných aut Hobby. Přístroje potřebují vzduch a vy k nim potřebujete přístup. Síť 12 V a 230 V veďte odděleně a kabely popište, usnadní to každou opravu.
Než zavřete obložení, udělejte si fotky všech tras kabelů. Při izolování karoserie počítejte s místem pro chráničky. Dodatečné protahování kabelu hotovou stěnou bývá zdroj poškozené izolace.
✗ Časté chyby v elektroinstalaci
Zásuvky 230 V bez proudového chrániče, kabel na bubnu nechaný navinutý, spojka připojená až po vidlici ve sloupku, měnič propojený s přípojkou prodlužovačkou, pojistka daleko od baterie, spoje v izolační pásce, kabely přes plynovou schránku a pojistková skříň zastavěná zavazadly.
Co řeší STK a přestavba
Na pravidelné technické prohlídce technik podle vyhlášky 211/2018 Sb. hodnotí elektroinstalaci vozidla: uchycení a vedení kabelů, spoje mimo svorkovnici, stav izolace a nebezpečné úpravy. Nebezpečná úprava, u které hrozí zkrat nebo požár, patří mezi vážné závady. Vyhláška má také samostatné body pro akumulátor, jeho uchycení, odvětrání mimo prostor pro cestující, pojistky a kabely.
Síť 230 V obytné části pravidelná STK podrobně neměří, to je práce elektrikáře. ADAC dodává, že v Německu podle technického listu zkušeben nelze při schvalování vyžadovat potvrzení o souladu s normou, přesto důrazně doporučuje nechat instalaci zkontrolovat kvalifikovanou firmou. Protokol se hodí i v Česku, u zkušebny i pojišťovny.
Pokud s vestavbou měníte kategorii vozidla na obytný automobil, jde o přestavbu podle § 73 zákona 56/2001 Sb. a doplněná výbava musí splňovat podmínky zákona. Zkušebna pak chce vidět jištěné a čitelné rozvody. Postup popisuje článek přestavba dodávky na obytné auto.
Údržba a pravidelná kontrola
Elektroinstalace obytného vozu stárne jako každá jiná: spoje se uvolňují vibracemi, izolace křehne a kabely na přípojce se poškozují. Návod výrobce obytných aut Hobby doporučuje nechat instalaci prohlédnout a vyzkoušet odborníkem v intervalu kratším než tři roky a při častém používání každý rok.
Před každou prací na instalaci odpojte baterii i přípojku 230 V, to požaduje stejný návod. Jednou měsíčně otestujte proudový chránič a před sezónou zkontrolujte přívodní kabel, spojky a vidlice. Poškozený kabel nelepte páskou, vyměňte ho.
Když něco nefunguje
Většina poruch elektroinstalace se projeví vypnutým jističem, nefunkčním okruhem nebo teplem na spoji, a každá má jiný postup. Tabulka shrnuje typické situace podle návodu výrobce obytných aut a rad PiNCAMP. Na síti 230 V hledání příčiny přenechte elektrikáři.
| Situace | Co to znamená | Co udělat |
|---|---|---|
| Jistič ve voze vypne a po chvíli drží | Přetížení | Vypnout část spotřebičů, sečíst příkon |
| Jistič okamžitě znovu vypadne | Zkrat nebo zemní spojení | Nezapínat opakovaně, zavolat elektrikáře |
| Chránič po testu nespadne | Chránič nechrání | Instalaci nepoužívat, nechat zkontrolovat |
| Vypadne jištění sloupku v kempu | Přípojka kempu má nižší jištění | Snížit odběr, zeptat se obsluhy kempu |
| Kabel na bubnu je teplý | Kabel není odvinutý | Vypnout, kabel úplně odvinout |
| Okruh 12 V nefunguje | Spálená pojistka nebo uvolněný spoj | Najít příčinu, pak vyměnit pojistku stejné hodnoty |
| Kabel nebo svorka se hřeje | Malý průřez nebo povolený spoj | Odpojit, zvětšit průřez, dotáhnout nebo přelisovat |
Elektřina a místa ke stání
Kolik elektřiny v dodávce potřebujete, závisí hlavně na tom, kde stojíte: v kempu s přípojkou, na stellplatzu, nebo mimo síť. Kde je přípojka a jak bývá řešená elektřina na stellplatzech, popisuje článek co je stellplatz. Mimo síť stojíte jen na baterii a soláru.
Dobře navržená elektroinstalace je předpoklad pohodlného cestování, ne jeho cíl. Celkový pohled na život na cestě, od spaní po energii, shrnuje průvodce vanlife v obytné dodávce. Při plánování vestavby počítejte s elektrikou od začátku, ne až po nábytku.
Recenze elektrikářů a dílen
Recenze elektrikářů a dílen pro obytná auta najdete v Mapách Google. Všímejte si recenzí, které zmiňují kontrolu instalace 230 V, montáž CEE přípojky nebo proudového chrániče, a toho, jestli dílna vydává protokol. Zkušenosti majitelů z diskusí berte jako inspiraci, ne jako návod k zapojení.
Časté otázky
Jak udělat elektroinstalaci v dodávce?
Rozdělte ji na obytnou síť 12 V s hlavním vypínačem a pojistkami u baterie a síť 230 V s CEE přípojkou, jističem a proudovým chráničem. Síť 230 V svěřte elektrikáři.
Potřebuji v dodávce proudový chránič?
Pro síť 230 V ano, výrobci obytných aut ho montují standardně. Podle návodu Hobby vypne při 30 mA za méně než 0,1 sekundy.
Jak často testovat proudový chránič?
Podle návodu výrobce obytných aut aspoň jednou měsíčně testovacím tlačítkem.
Jaký kabel na přípojku v kempu?
Pryžový kabel H07RN-F, nejvýš 25 metrů, s průřezem aspoň 2,5 mm² a spojkami CEE s krytím aspoň IP44.
Proč odvinout celý kabel z bubnu?
Navinutý kabel se při zátěži zahřívá a může začít hořet, upozorňuje návod výrobce obytných aut.
V jakém pořadí se připojit k elektřině v kempu?
Nejdřív spojku do vozu, pak vidlici do sloupku. Při odpojení obráceně.
Jaká norma platí pro elektroinstalaci v obytném autě?
Mezinárodní IEC 60364-7-721, v Česku ČSN 33 2000-7-721, pro obvody obytné části karavanů a obytných aut.
Mohu si elektroinstalaci 230 V v dodávce udělat sám?
Nedoporučujeme. Odbornou způsobilost k práci na elektrických zařízeních upravuje nařízení vlády 194/2022 Sb., rozvod 230 V zapojuje elektrikář.
Co kontroluje STK na elektroinstalaci?
Uchycení a vedení kabelů, spoje, izolaci, nebezpečné úpravy a akumulátor podle vyhlášky 211/2018 Sb.
Kolik spotřebičů zapnu na přípojku v kempu?
Záleží na jištění sloupku a vašeho rozvodu. Sečtěte příkony spotřebičů, které poběží současně.
Proč mi v kempu vypadává jistič?
Buď přetížení, nebo porucha. Když jistič okamžitě znovu vypadne, jde pravděpodobně o zkrat a instalaci musí zkontrolovat elektrikář.
Mohu propojit měnič s přípojkou z kempu?
Ne, výstup měniče se nesmí spojit s jiným zdrojem 230 V. Použijte přepínač nebo kombinovaný přístroj.
Jak často nechat elektroinstalaci zkontrolovat?
Výrobce obytných aut Hobby doporučuje do tří let a při častém používání každý rok.
Mají kempy v zahraničí zásuvky CEE?
Většinou ano, ale ve Švýcarsku se hodí adaptér a na jihu Evropy bývají často jen běžné zásuvky.
