Izolace dodávky je vrstva tepelně izolačního materiálu na plechu karoserie, která v zimě drží teplo, v létě brání přehřátí a omezuje kondenzaci vody na studeném kovu. Nejčastěji se používá kaučuková pěna s uzavřenými buňkami, na podlahu pevné desky XPS nebo PIR a do dutin vlna. Stejně důležité jako materiál je vyřešit rosný bod, parozábranu a větrání.
Plech dodávky je tenký a vede teplo velmi dobře. Bez izolace se na něm v chladu sráží vlhkost z dechu, vaření a sušení věcí a voda pak stéká do dutin, kde způsobuje korozi a plíseň. Dobře izolovaná dodávka potřebuje méně topit a spí se v ní příjemněji.
Článek porovnává materiály podle technických listů výrobců a odborných zdrojů, vysvětluje rosný bod a parozábranu, radí s podlahou a okny, dává postup krok za krokem a shrnuje chyby, které se při izolaci obytné dodávky opakují nejčastěji.
V kostce
- Materiály: kaučuková pěna, minerální a ovčí vlna, desky PIR a XPS, filc jen jako doplněk.
- Tepelná vodivost: PIR asi 0,022, kaučuk a ovčí vlna asi 0,033, XPS 0,035 až 0,038 W/(m·K) podle technických listů.
- Pára: kaučuk je sám téměř parotěsný, vlna propouští páru a potřebuje parozábranu na teplé straně.
- Rosný bod: při 20 °C a vlhkosti 60 procent se voda sráží na plochách chladnějších než asi 12 °C.
- Větrání: izolace nenahradí větrání, člověk v klidu vydá asi 30 g vodní páry za hodinu.
- Podlaha a okna: podlaha na pevné desky, okna a kabinu izolují clony.
Co v článku najdete
- Proč řešit izolaci dodávky
- Co je rosný bod
- Kaučuková pěna s uzavřenými buňkami
- Minerální a ovčí vlna
- Desky PIR a XPS
- Filc a akustické materiály
- Parozábrana a proč na ní záleží
- Jak izolovat podlahu dodávky
- Okna a kabina řidiče
- Postup izolace krok za krokem
- Když se v dodávce sráží voda
- Izolace a cestování v zimě
- Recenze dílen a zkušenosti
- Časté otázky
Proč řešit izolaci dodávky
Izolace dodávky rozhoduje o tom, jestli bude vůz obyvatelný mimo léto a jestli se v něm nebude srážet voda. Holý plech karoserie má v zimě skoro venkovní teplotu. Teplý vlhký vzduch z interiéru na něm chladne pod rosný bod a pára se mění ve vodu.
Zdroje vlhkosti jsou v malém prostoru výrazné. Podle TZB-info vydá člověk v klidu asi 30 gramů vodní páry za hodinu, vaření 600 až 1500 gramů za hodinu a sušení prádla 50 až 500 gramů za hodinu. Dva lidé za noc tak do vzduchu v dodávce dostanou zhruba půl litru vody.
Izolace má i druhou stranu. V létě brání přehřívání od rozpáleného plechu a v zimě snižuje výkon, který musí dodat topení. Jak topení vybrat a bezpečně namontovat, popisuje článek topení do dodávky.
Co je rosný bod
Rosný bod je teplota, při které se vodní pára ve vzduchu začne srážet na vodu. Čím víc páry vzduch obsahuje, tím je rosný bod vyšší. Když se teplý vzduch dotkne povrchu chladnějšího, než je jeho rosný bod, na povrchu vznikne kondenzát.
Pro představu: podle Magnusova vzorce má vzduch o teplotě 20 °C a relativní vlhkosti 50 procent rosný bod asi 9 °C. Při vlhkosti 60 procent je to asi 12 °C. Plech karoserie má v zimě teplotu blízko nuly, takže se na něm voda sráží téměř vždy, když na něj teplý vzduch dosáhne.
Úkolem izolace je posunout studenou plochu mimo dosah vlhkého vzduchu. PiNCAMP, magazín autoklubu ADAC, zdůrazňuje, že pod izolací nesmí zůstat vzduchové kapsy. Pokud k plechu vlhký vzduch nepronikne, nemá se kde srazit. Na tom stojí volba materiálu i parozábrany.
Kaučuková pěna s uzavřenými buňkami
Kaučuková pěna (elastomer s uzavřenými buňkami) je nejčastější izolace obytných dodávek, protože izoluje, je téměř parotěsná a dá se lepit přímo na plech. Technický list jednoho z předních výrobců uvádí u desek tepelnou vodivost nejvýš 0,033 W/(m·K) při 0 °C a faktor difuzního odporu nejméně 10 000.
Vysoký difuzní odpor znamená, že vodní pára materiálem prakticky neprojde. Kaučuk nalepený celoplošně bez vzduchových kapes tak sám plní roli parozábrany a vlhkost se k plechu nedostane. Podle PiNCAMP se prodává samolepicí v tloušťkách zhruba 6 až 32 mm.
Z hlediska požáru výrobce uvádí u desek třídu reakce na oheň B-s3,d0 podle EN 13501-1. Materiál je pružný, kopíruje zaoblení karoserie a dá se řezat nožem. Důležité je důkladně odmastit plech a lepit bez bublin, spoje přelepit páskou ze stejného materiálu.
Minerální a ovčí vlna
Minerální i ovčí vlna dobře izolují a hodí se do dutin, ale propouštějí vodní páru, takže na teplé straně potřebují parozábranu. Podle TZB-info má minerální vlna tepelnou vodivost 0,030 až 0,045 W/(m·K), faktor difuzního odporu 1 až 2 a je nehořlavá, třída reakce na oheň A1.
Technický list ovčí vlny jednoho z výrobců uvádí tepelnou vodivost 0,033 W/(m·K), faktor difuzního odporu 1 a třídu reakce na oheň D-s2,d0. Ovčí vlna snese část vlhkosti bez ztráty funkce a výrobce ji ošetřuje proti molům. Minerální vlna naopak podle PiNCAMP nasává vlhkost a její vlákna dráždí kůži.
U obou platí, že mokrá vlna izoluje hůř a v dutině může zůstat vlhko dlouho. Do dodávky se proto vlna dává tam, kde je dobře chráněná parozábranou a kde pod ní nezatéká. Samotnou vlnu na holý plech bez parozábrany nedávejte.
Desky PIR a XPS
Pevné desky PIR a XPS se hodí na rovné plochy a hlavně na podlahu, kde izolace nese zátěž. PIR (polyisokyanurátová pěna) má podle technických listů tepelnou vodivost asi 0,022 až 0,023 W/(m·K), takže při stejné tloušťce izoluje nejlépe z uvedených materiálů.
XPS (extrudovaný polystyren) má podle izolace-info.cz tepelnou vodivost 0,035 až 0,038 W/(m·K), faktor difuzního odporu 80 až 200, nasákavost do 0,5 procenta objemu a pevnost v tlaku kolem 300 kPa. Nesnese ale trvale víc než 75 °C, což je důležité u plechu rozpáleného sluncem.
Obě desky jsou hořlavé, XPS má třídu reakce na oheň E a PIR podle výrobku D nebo E. PIR s hliníkovou fólií je parotěsný, spoje se ale musí přelepit hliníkovou páskou. Obyčejný pěnový polystyren PiNCAMP do dodávky nedoporučuje: je hořlavý, špatně kopíruje zaoblení a za jízdy vrže.
Filc a akustické materiály
Filc a akustické rohože v dodávce slouží hlavně ke snížení hluku a k vyplnění nerovností, tepelnou izolaci nahrazují jen částečně. Tepelné vlastnosti se u nich hodně liší podle složení, a proto je berte vždy z technického listu konkrétního výrobku. Pokud list tepelnou vodivost neuvádí, nepočítejte s ní.
U vláknitých materiálů platí stejné pravidlo jako u vlny: propouštějí páru a mohou nasát vodu. Na holý plech proto nepatří bez ochrany proti vlhkosti. Ověřte si také třídu reakce na oheň, protože do obytného prostoru nechcete snadno hořlavý materiál.
Samolepicí antivibrační pásy s hliníkovou vrstvou PiNCAMP zmiňuje jako zvukovou izolaci. Omezí dunění plechu, ale teplo prakticky nedrží. V dodávce je proto obvyklé kombinovat tlumení na velkých plochách a tepelnou izolaci přes ně.
| Materiál | Tepelná vodivost W/(m·K) | Pára | Oheň | Kam se hodí |
|---|---|---|---|---|
| Kaučuková pěna | do 0,033 | téměř nepropouští, difuzní odpor nad 10 000 | B-s3,d0 | stěny, strop, zaoblené plochy |
| Minerální vlna | 0,030 až 0,045 | propouští, difuzní odpor 1 až 2 | A1 | dutiny s parozábranou |
| Ovčí vlna | 0,033 | propouští, difuzní odpor 1 | D-s2,d0 | dutiny s parozábranou |
| PIR deska | 0,022 až 0,023 | s Al fólií parotěsná | D nebo E | podlaha, rovné stěny |
| XPS deska | 0,035 až 0,038 | málo, difuzní odpor 80 až 200 | E | podlaha, zátěž |
| Filc, akustika | podle technického listu | propouští | podle výrobku | hluk, vyplnění |
Parozábrana a proč na ní záleží
Parozábrana je vrstva na teplé straně izolace, která brání vlhkému vzduchu z interiéru proniknout k studenému plechu. Podle TZB-info je jejím základním úkolem znemožnit průchod vodní páry do konstrukce a tím zabránit kondenzaci. U dodávky je konstrukcí plech a izolace za obkladem.
U kaučukové pěny nalepené celoplošně funguje jako parozábrana sám materiál. U vlny je parozábrana nutná, jinak se pára dostane do izolace, srazí se na plechu a vlna zůstane mokrá. Parozábranou může být fólie nebo PIR s hliníkem, spoje a prostupy se lepí.
Nejslabším místem jsou prostupy kabelů a šroubů obkladu. Každá díra v parozábraně je cesta pro vlhkost. Prostupy proto plánujte předem, jak popisuje článek obytná vestavba do dodávky, a kabeláž ke druhé baterii do auta veďte před lepením.
⚠ Izolace nenahradí větrání
I dokonale izolovaná dodávka potřebuje větrat, protože vlhkost z dechu a vaření musí ven. PiNCAMP upozorňuje, že nucené větrací otvory se při izolaci nesmí zakrýt, hrozí nedostatek vzduchu a u spalovacích spotřebičů otrava oxidem uhelnatým. Stropní větrák a pootevřené okno jsou základ.
Jak izolovat podlahu dodávky

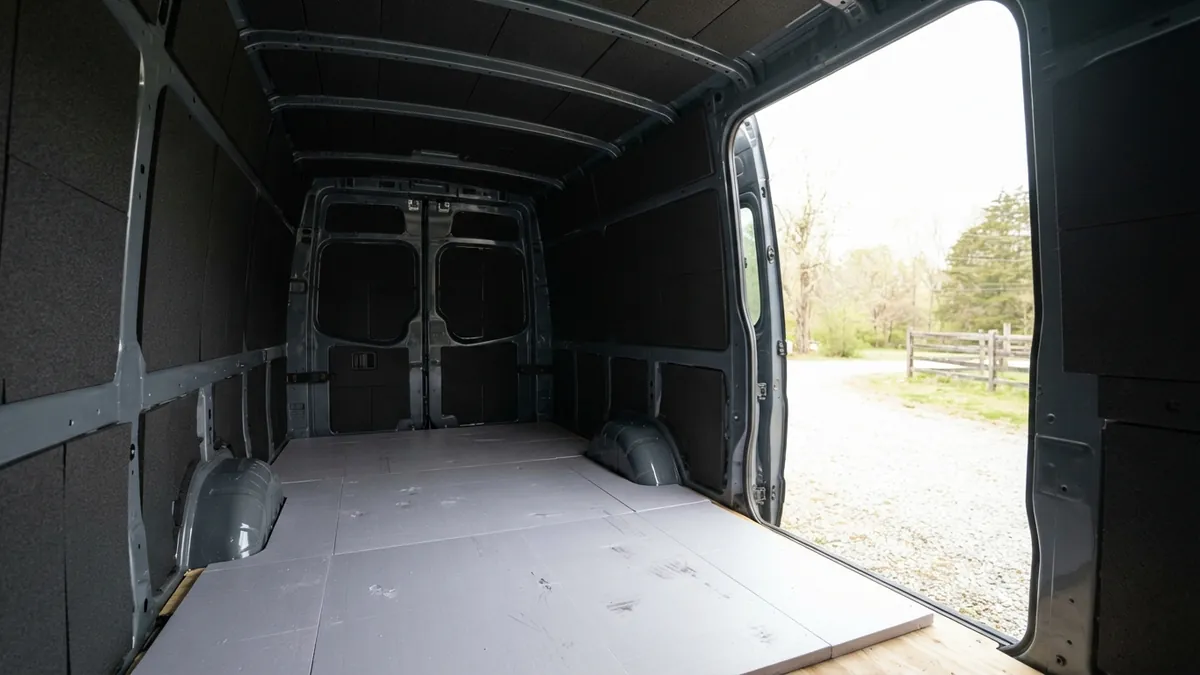

Izolace podlahy musí unést váhu nábytku a lidí, a proto se na ni používají pevné desky XPS nebo PIR pod nosnou deskou podlahy. Podlaha dodávky mívá prolisy, které se vyplní pásy izolace nebo lištami, aby deska neležela na několika bodech a nepružila.
XPS má podle izolace-info.cz pevnost v tlaku kolem 300 kPa a nízkou nasákavost, takže snese zatížení i občasnou vlhkost od bot. Nosná překližka se kotví k původním bodům v podlaze, aby při nehodě neujela. Mezi izolací a plechem nenechávejte dutiny, kde by se držela voda.
Podlaha je místo, kde vás zima zlobí nejvíc, protože studený vzduch klesá. Kdo jezdí v zimě a potřebuje chránit i nádrž na vodu před mrazem, najde tipy v článku nádrž na vodu do dodávky.
Okna a kabina řidiče
Okna a kabina jsou největší tepelné mosty dodávky, protože sklo izoluje mnohem hůř než izolovaná stěna. Na skle se proto kondenzace objeví nejdřív. PiNCAMP zmiňuje izolační clony na kabinu, které se dávají zvenku, a vnitřní izolační rolety nebo clony na okna.
Vnější clona na čelní sklo drží studený vzduch mimo sklo, takže se na něm méně sráží voda. Vnitřní clona teplo také drží, ale za ní se na skle vlhkost srážet může. Ráno je dobré clony sundat a sklo vyvětrat.
Kovové rámy, sloupky a nosníky jsou další tepelné mosty. Přelepte je kaučukovou pěnou, kde to jde. Odtokové otvory v dutinách karoserie neucpávejte izolací ani pěnou, jinak voda nemá kudy odtéct. Obecné rady ke spaní v autě v chladu shrnuje článek spaní v autě v magazínu Oknovinky.cz.
Postup izolace krok za krokem
Izolace se dělá před elektroinstalací obkladu a nábytkem, na čistý, suchý a odmaštěný plech. Pořadí níže je obecné, tloušťky a lepidla berte z technických listů konkrétních materiálů. Celý proces přestavby shrnuje článek přestavba dodávky na obytné auto.
- Vyklidit a vyčistit plech, ošetřit rez, odmastit plochy podle návodu k lepidlu.
- Naplánovat kabeláž a prostupy pro světla, baterii, topení a větrák.
- Nalepit tlumení na velké plochy plechu, pokud chcete omezit hluk.
- Nalepit kaučukovou pěnu celoplošně na stěny, strop a nosníky bez vzduchových kapes.
- Vyplnit dutiny vlnou jen tam, kde bude spolehlivá parozábrana.
- Přelepit spoje a prostupy páskou, aby parozábrana byla souvislá.
- Položit podlahu z desek XPS nebo PIR a nosné desky kotvené k vozu.
- Namontovat obklad a nezakrýt větrací otvory ani odtoky v dutinách.
✗ Nejčastější chyby při izolaci dodávky
Vzduchové kapsy pod kaučukem, vlna na holém plechu bez parozábrany, ucpané odtokové otvory v nosnících, zakryté větrací mřížky, obyčejný polystyren, který vrže a hoří, a spoléhání na izolaci místo větrání.
Když se v dodávce sráží voda
Kondenzace v dodávce má většinou příčinu v tepelném mostu, v mezeře v izolaci nebo v nedostatečném větrání. Tabulka shrnuje typické situace a co s nimi dělat.
| Situace | Co to znamená | Co udělat |
|---|---|---|
| Ráno mokrá okna | Vysoká vlhkost a studené sklo | Větrat, clony na okna, omezit sušení uvnitř |
| Voda za obkladem | Chybí parozábrana nebo vzduchová kapsa | Otevřít, vysušit, přelepit izolaci celoplošně |
| Plíseň v rozích | Tepelný most a vlhko | Izolovat nosník, zlepšit větrání |
| Rez na plechu pod izolací | Kondenzát stéká po plechu | Ošetřit rez, obnovit izolaci bez mezer |
| Kape ze stropu | Kondenzace na neizolovaném místě | Doplnit izolaci, pustit stropní větrák |
| Studená podlaha | Chybí izolace nebo tepelný most | Doplnit desky, rohož pod nohy |
Izolace a cestování v zimě
Pokud chcete jezdit v zimě, je izolace základ, na kterém stojí topení, baterie i zásoba vody. Kdo plánuje sever Evropy, najde praktické informace v článku obytným autem do Norska.
Celý svět cestování v obytné dodávce shrnuje pilíř vanlife. Pokud vůz budete používat i pro práci, inspiraci dává článek vestavba do aut pro cestovatele.
Recenze dílen a zkušenosti
Recenze dílen, které izolují a přestavují dodávky, najdete v Mapách Google. Ptejte se, jaký materiál použily a jak řeší parozábranu a větrání. Recenze materiálů na e-shopech berte opatrně, kondenzace se projeví až po zimě a málokdo ji do recenze doplní.
Časté otázky
Jaká je nejlepší izolace dodávky?
Univerzální odpověď není. Nejčastěji se používá kaučuková pěna na stěny a strop a pevné desky XPS nebo PIR na podlahu.
Potřebuje izolace dodávky parozábranu?
U vlny ano. Kaučuková pěna nalepená celoplošně je sama téměř parotěsná.
Jak silná má být izolace obytné dodávky?
Záleží na prostoru a na tom, jestli jezdíte v zimě. Kaučuková pěna se prodává v tloušťkách asi 6 až 32 mm.
Čím izolovat podlahu dodávky?
Pevnými deskami XPS nebo PIR pod nosnou překližkou, protože unesou zatížení.
Proč se v dodávce sráží voda?
Teplý vlhký vzduch chladne na studeném plechu nebo skle pod rosný bod. Pomáhá izolace bez mezer a větrání.
Co je rosný bod?
Teplota, při které se vodní pára začne srážet na vodu. Při 20 °C a vlhkosti 60 procent je to asi 12 °C.
Je ovčí vlna vhodná do dodávky?
Ano, do dutin s parozábranou. Technický list uvádí tepelnou vodivost 0,033 W/(m·K).
Mohu dát do dodávky minerální vatu?
Můžete, ale jen s parozábranou. Minerální vlna nasává vlhkost a mokrá izoluje hůř.
Proč nepoužít obyčejný polystyren?
Je hořlavý, špatně kopíruje zaoblení karoserie a za jízdy vrže.
Jak zabránit kondenzaci na oknech?
Větrejte, používejte izolační clony, nejlépe vnější na kabinu, a nesušte prádlo uvnitř.
Nahradí izolace větrání?
Ne. Člověk v klidu vydá asi 30 gramů vodní páry za hodinu a ta musí ven.
Mám izolovat i dutiny v nosnících?
Opatrně a bez ucpání odtokových otvorů, jinak voda nemá kudy odtéct.
Pomáhá izolace i v létě?
Ano, brání přehřívání interiéru od rozpáleného plechu.
